一、引言
全自動數控鋼筋調直機是矯切小直徑線材最先進的鋼筋調直設備，可以實現在線長度自動快速調節，不同長度鋼筋多任務作業。廣泛應用于大型公路、鐵路和核電站建設等領域。

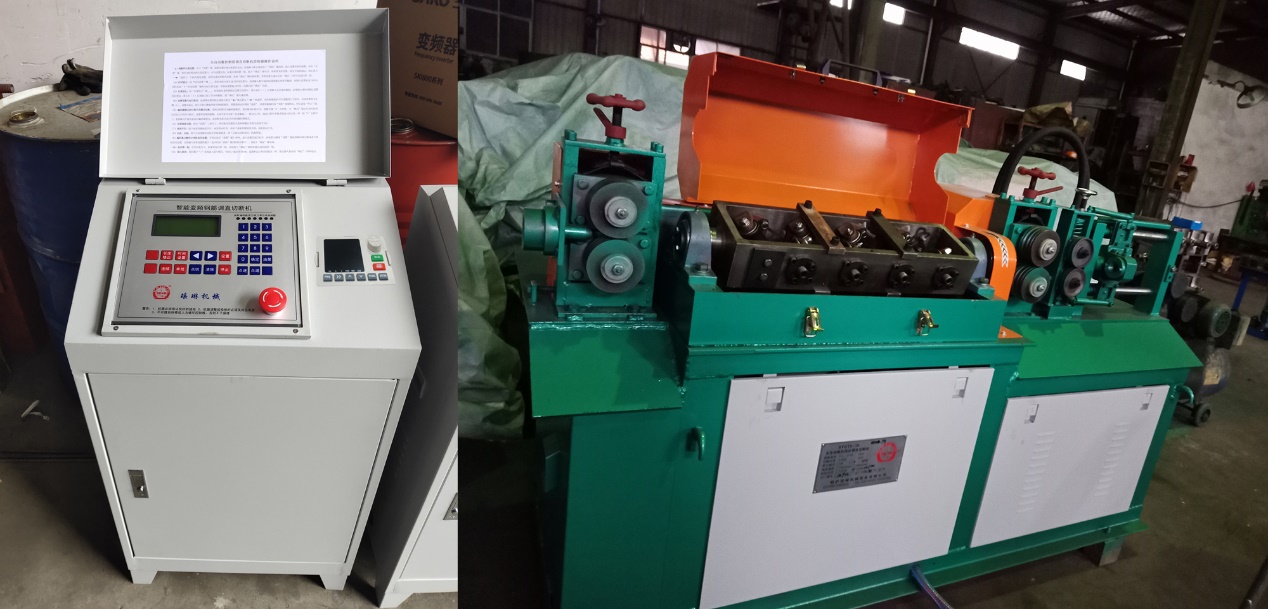

二、數控鋼筋調直機組成及工作原理
全自動數控鋼筋調直機包括機架、微電腦控制器、內設有調直小輪的調直框、電動機、長度控制觸片、鋼筋自動切斷機構和自動脫料機構，它在微電腦控制器上輸入剪切鋼筋數量，根據鋼筋的剪切長度設定好長度控制觸片在脫料槽板上的安裝位置，由電動機帶動內設有調直小輪的調直框作高速旋轉，高速旋轉的調直框內的調直小輪成螺旋狀擠壓卷曲的鋼筋，使鋼筋被壓直并不斷向前拉伸，實現鋼筋調直。與動力單元連接的偏心機構，與偏心機構連接上下移動的滑塊，與滑塊滑動配合的滑板，與滑板連接為一體的擺臂，在與鋼筋高度相當?shù)臄[臂內裝有下切刀，在下切刀內孔中貫穿有鋼筋，擺臂下端鉸接在機架底部，在滑塊的下部固定連接上切刀的上端，上切刀的下端凸出滑塊并沿下切刀的端面滑動。同時，當被調直的鋼筋被拉伸到設定的長度時，碰觸到預先設定長度距離的長度控制觸片，并接通微電腦控制器的自動切斷控制電路，通過電磁鐵拉動控制鋼筋自動切斷機構和自動脫料機構，實現鋼筋同步自動切斷和脫料。

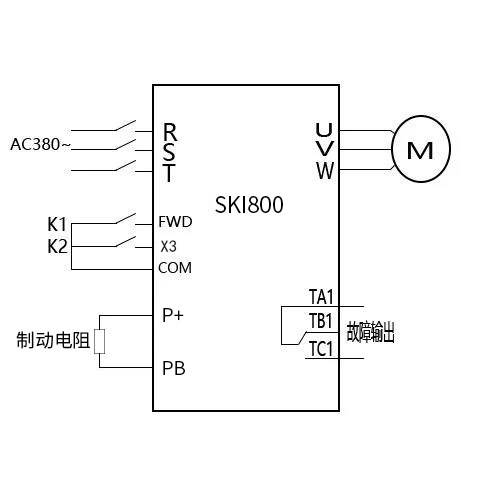

三，SKI800系列變頻器接線圖

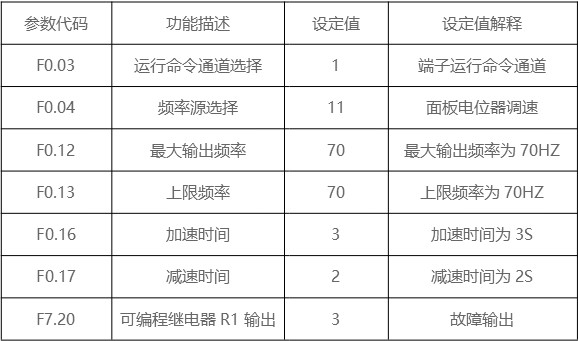

四，變頻器參數調試。
五，結論
1，降低設備啟動電流，讓電網電壓更穩定，大大緩解了電源容量緊張傳統鋼筋調直機無變頻器啟動時的電流等于(4-7)倍額定電流，這樣會對機電設備和供電電網造成嚴重的沖擊，而且還會對電網容量要求過高。變頻器具有上電電機檢測、輸入輸出缺相保護、過流保護、過壓保護、欠壓保護、過熱保護、過載保護等8大保護功能保護電機。因此調直機變頻運行延長了電動機和開關的使用壽命，避免了啟動電流、啟動轉矩對電機的沖擊，延長電機使用壽命，緩解了電源容量緊張問題。
2，平緩啟動，降低機械沖擊，延長設備使用壽命變頻器的軟啟動功能，使啟動電流從零開始，基本沒有沖擊，僅是隨著轉速增加而上升，不管怎樣最大值都不會超過額定電流。減輕了對機械部分的沖擊，延長了鋼筋調直機的使用年限，降低了檢修費用。
3，降低噪音，提高生產效率。鋼筋調直機改用變頻器后，設備平緩啟動，避免了接觸器直接啟動時機械部分撞擊的聲音，噪音大幅度地降低。同時，使用變頻器后，可讓電機以70HZ運轉，提高輸送速度，提高生產效率。
