“偏置頻率”和“頻率增益”兩個參數，是當變頻器在頻率給定信號采用外部模擬信號時，絕大多數都會需要采用的兩個參數，為此杭州三科變頻器的技術工程師為幫助大家了解相關產生設置，將在以下內容中為大家詳細的介紹。
一、變頻器的頻率給定線
用模擬信號進行變頻器頻率給定時，給定信號與對應的給定頻率之間的關系曲線，稱為頻率給定線。通俗地說，頻率給定線，就是輸入變頻器的給定信號大、小與變頻器輸出頻率高、低之間的對應關系曲線。
在給定信號從0增加至最大值的過程中(如4～20mA)，給定頻率fX線性的從0增大至最大頻率的頻率給定線就是基本頻率給定線。如給定信號I=4～20mA, 要求對應的頻率為0～50Hz,如圖1所示。
圖1 變頻器的基本頻率給定線
在變頻器應用中會遇到要求的頻率給定線與基本頻率線不一致，如設備要求的最低頻率不是0Hz，最高頻率也可能不是額定頻率，這就要對頻率給定線進行調整，以滿足生產的要求。從圖1知頻率給定線是一條直線，所以調整就是改變頻率給定線的起點和終點，這就涉及到“偏置頻率”和“頻率增益”兩個參數的設定。
2．什么是偏置頻率
偏置頻率又稱為偏差頻率、頻率偏差，如圖1 中，當給定信號=0時(4 mA)對應的頻率稱為偏置頻率。其用途是當變頻器的頻率由外部模擬信號(電壓或電流)進行設定時，可用此功能調整頻率設定信號最低時輸出頻率的高低，如圖2所示。

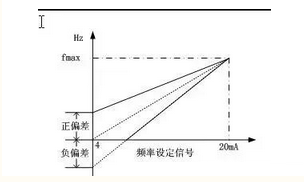

圖2 偏置頻率
有的變頻器把頻率設定信號為“0”時的對應頻率稱為偏置頻率。即偏差值可作用在0～f max范圍內，有的變頻器還可對偏置極性進行設定。如在調試中當頻率設定信號為0%時，變頻器輸出頻率不為0Hz，而為任一頻率值，則此時將偏置頻率設定為負值，即可使變頻器輸出頻率為0Hz。偏置頻率大多用頻率值表示，也有用頻率百分?jǐn)?shù)表示的。
3．什么是頻率增益
頻率增益即頻率設定信號增益，也就是最大給定頻率與最高頻率之比。此功能僅在使用外部模擬信號設定頻率時才有效。它是用來彌補外部設定信號電壓與變頻器內電壓(+10V)的不一致問題；同時方便模擬設定信號電壓的選擇，設定時，當模擬輸入信號為最大時(如10V、5V或20mA)，求出可輸出U/f圖形的頻率百分?jǐn)?shù),并以此為參數進行設定即
圖 3 頻率增益
如圖3所示。如某變頻器的電壓給定信號端，要求是0～10V對應輸出頻率為0～50Hz，但外部設定信號只有0～5V時，如要保持變頻器輸出頻率為0～50Hz，則可將頻率設定信號增益設定為200%即可。
3．偏置頻率及頻率增益的設定方法
例1：某變頻器要求頻率給定信號為0～5V或4～20mA時，其輸出頻率為0～50Hz。對于設定信號可以選擇的變頻器，只需把給定信號設定為0～5V或4～20mA，使0V或4mA對應的頻率為0Hz，5V或20mA對應的頻率為50Hz就行了。本例的偏置頻率就是0Hz或0%。
例2：某變頻器的頻率給信號只有0～10V. DC一種。但現場只有1～5V的電壓信號給定，這時就要用到偏置頻率及頻率增益參數，可先畫出基本頻率給定線Ⅰ，如圖4所示。
圖4 偏置頻率及頻率增益參數的設定示意圖
從給定電壓VX=1V，fx=0Hz，可確定頻率給定線Ⅱ的起點為A，由VX=5V，fx=50Hz，可確定頻率給定線Ⅱ的終點為B。從給定線Ⅱ的延長線可知: VX=V對應的頻率fx=－12.5Hz，也就是最高頻率的－25%。VX=10V對應的頻率fx=112.5Hz，為最高頻率的225%。則設定時把最高頻率設定為50Hz，偏置頻率設定為－12.5Hz，頻率增益設定為
225%，這樣給定信號1～5V電壓對應的就是0～50Hz頻率了。
例3：某變頻器拖動皮帶輸送機，采用電位器給定，工藝要求當電位器旋到最大時，變頻器的輸出頻率不能超過25Hz。
通常變頻器內部給定信號電壓為10V, 按工藝要求就是0～10V對應0～25Hz。由于0V對應0Hz, 其起點仍在原點，所以不用設定偏置頻率，只需要設定頻率增益，即25／50=50%。
注：因?yàn)楦餍?a href="http://m.hehetv.cn" target="_blank">變頻器所需的設定參數不同，因此在使用變頻器時應盡量參考相應的說明書來選擇給定信號，以避免發生不匹配的情況。
