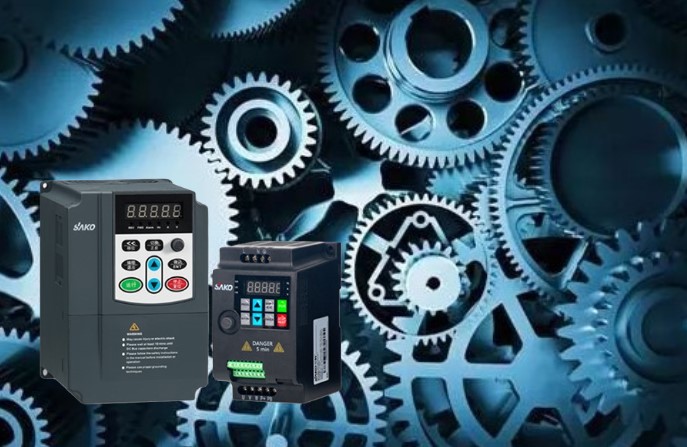

當我們在維修變頻器時，發現變頻器（Variable-frequency Drive，VFD）在通電時沒有響應。正常情況下，VFD即使出現故障也會有相應的故障提示。那么，當VFD上電后沒有反應，此時應該如何檢查維護呢？
VFD檢查通電后無響應的方法。
一、檢查電源開關是否有問題。如果不確定，可以進行專業的動力測試。如果是電源問題，可以直接換一個電源開關的接線！
二、如果電源測試正常，我們再進行一次靜態測試。將萬用表轉到電阻X10，將紅色表筆接VFD的P端，黑色表筆依次接R、S、T。這時會有幾十歐姆左右的電阻值，基本平衡。當黑色表條接P端，紅色表條依次接R、S、T時，會有一個接近無窮大的電阻值。然后將紅色儀表條連接到N端子，重復上述過程。如果結果相同，則靜態測試正常。
三、如果VFD的靜態測試正常，我們來進行一個動態測試，也就是上機測試。空載(無電機連接)下啟動VFD，測試U、V、W相輸出電壓值。出現缺相、三相不平衡等情況。模塊或驅動板有故障等。在輸出電壓正常的情況下(無缺相，三相平衡)，進行帶載試驗。測試時，最好是滿負荷測試。
以上操作完成后，我們基本可以確定VFD上電后無響應的具體原因。這時候就可以專門解決問題了。建議以上步驟均由專業VFD維護人員處理，以免VFD損壞。
VFD開機不顯示的原因及解決方法
VFD無顯示原因的上電故障通常發生在三個模塊:一是接觸器；是VFD的控制面板；第三個是給控制面板供電的電源模塊。
故障1: VFD上電瞬間，正常情況下有接觸器閉合的聲音。如果沒有這種聲音，可能是接觸器壞了。
解決方法:更換新的接觸器。
故障檢測二:如果接觸器沒有問題，檢查電源模塊是否有問題。如果VFD高壓電源LED燈亮，則高壓DC電源正常。檢測到低壓DC電源沒有DC電壓，這是開關電源不起作用的現象。當開關電源不工作時，說明開關管不工作。如果不發送DC電壓，則連接高壓DC端和脈沖變壓器初級端的降壓電阻損壞并開路，導致高壓DC沒有施加到脈沖變壓器的初級繞組上。開關無法工作，整個VFD沒有低壓DC供電，沒有顯示故障。
解決方法:更換降壓電阻。
故障三:VFD高壓LED亮，主控板LED也亮，說明VFD開關電源正常，主板和主控板DC電壓正常。然后用示波器檢查主控板，看有沒有輸出信號。如果沒有輸出信號，其中一個芯片HC245損壞。
解決方案:更換HC245芯片
斷開電源線，檢查電源是否異相或斷路。如果電源正常，再次打開電源，然后檢查VFD中間電路的DC側P、N端子是否有電壓。如果上述檢查正常，則判斷VFD內部開關電源損壞。
通電跳閘或火花輸入VFD主電源端子:
斷開電源線，檢查VFD輸入端子是否短路，檢查VFD中間電路的DC側端子P和N是否短路。原因可能是整流器損壞或者中間電路短路。
無輸出運行(電機不啟動):
斷開輸出電機線路，再次打開，觀察VFD面板上顯示的輸入頻率，并測量交流輸出端子。原因可能是VFD startup參數設置或運行端子接線不正確，或者VFD部分損壞或電機沒有正確連接到VFD上。
